Bandes de Guidage

Bandes de Guidage PTFE
18 Mar 2016
(0 votes)

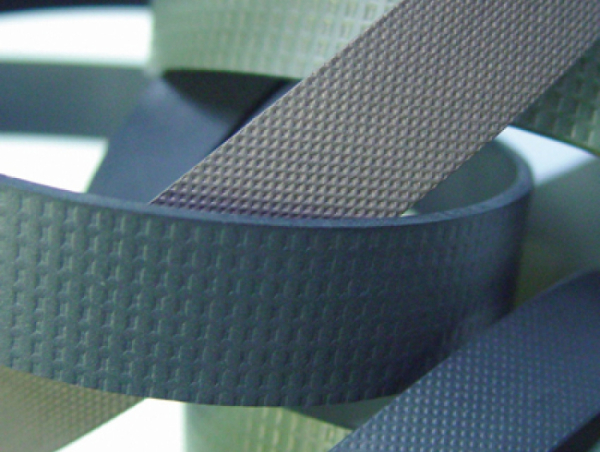

Bandes de Guidage PTFE

Les demandes de plus en plus spécifiques du secteur des étanchéités hydraulique, de la transmission du mouvement et des applications dans le secteur mécanique, ont créé des conditions pour la naissance d’une nouvelle famille de produits, caractérisés par l’emploi de chargés sophistiqués et de technologies productives qui garantissent aux produits des prestations appropriées aux exigences des clients.

L’utilisation de bronze, Carbone, graphite ou autres charges spéciales nait du besoin de satisfaire les exigences relatives à plus de paramètres:

  • résistance à l’usure
  • glissement
  • résistance aux écrasements

On peut les fournir:

  • avec les angles aigus
  • chanfreinées sur 2 ou 4 coins
  • moletées sur 1 ou 2 faces
  • traitées collable sur 1 ou 2 faces
Fasce guida

Epaisseur de mm. 1,5 à mm. 5 - Largeur de mm. 4 à mm. 300

Largeur in mm.   Epaisseur in mm.
  4
  5
  5,4
  5,5
  6
  6,1
  7   1,50 - 2,00
  7,9   2,50 - 3,00
  8   4,00 - 5,00
  9
  9,5
  9,8
  11
  11,5
  12
Largeur in mm.   Epaisseur in mm.
  12,5
  13
  14
  14,5
  15
  16
  16,5   1,50 - 2,00
  18   2,50 - 3,00
  19,5   4,00 - 5,00
  20
  21,5
  22
  24
  24,5
  25
Largeur in mm.   Epaisseur in mm.
  27
  27,5
  28
  29,5
  30
  30,5
  31,5   1,50 - 2,00
  32   2,50 - 3,00
  34   4,00 - 5,00
  34,5
  35
  38
  40
  45
  50
Tolérance standard
Largeur

from 3,00 to 40,00 mm.   ± 0,10 mm.

from 40,011 to 50,00 mm.   ± 0,20 mm.
Epaisseur

from 1,00 to 4,00 mm.   + 0/-0,05 mm

from 4,01 to 5,00 mm.   ± 0,05 mm.
Rolls lenght

Epaisseur mm.

Largeur mt.
1,5

35
2

25
2,5

20
3

16
4

24
5

15
Fasce guida * Customized dimensions on request.
Read 12896 times Last modified on vendredi, 06 mai 2022 06:54
